PROPAGACIÓN DE ONDA EN MEDIO CONTINUO
PARA DIFERENTES TIEMPOS

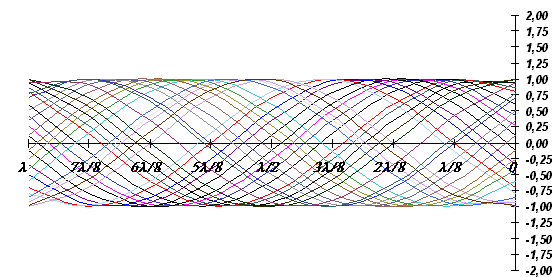

Ecuación de Onda
La escala de amplitud de la onda llega hasta el doble para que sea la misma en los cuatro casos siguientes.
PROPAGACION DE ONDA CON REFLEXION PERPENDICULAR
PARA DIFERENTES TIEMPOS
Para construir los gráficos del Campo Eléctrico Total ET para diferentes tiempos y en una distancia igual a una longitud de onda, la ecuación que se aplicó es la siguiente:
Debemos tener en cuenta que la distancia d está medida desde la superficie de frontera, debido a eso es la inversión de los signos.
Veremos cuatro casos dando distintos valores al módulo o al argumento del coeficiente de reflexión G.

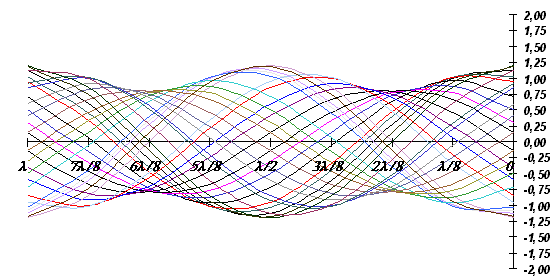

Primer caso:
La envolvente de la onda en el ciclo positivo es lo que se representa
en el diagrama de Crank ( En todos los casos )

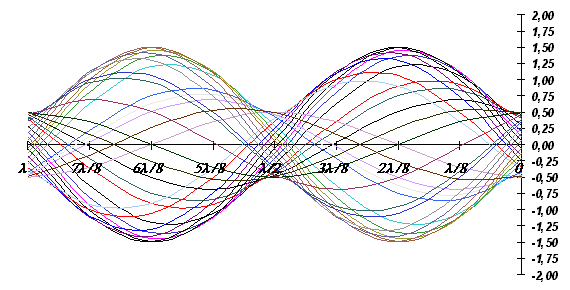

Segundo caso:
El mínimo está en la sup. de frontera, el máximo en l/4

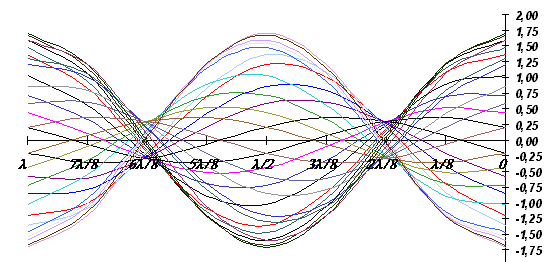

Tercer caso:
El máximo está en la sup. de frontera, el mínimo en l/4

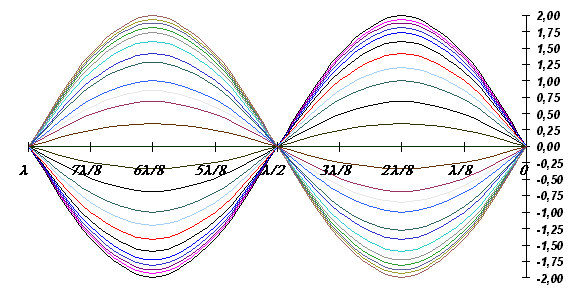

Cuarto caso: Reflexión Total - Reflexión sobre conductor perfecto
En la sup. de frontera el Ei y el Er están en sentidos opuestos y son de igual magnitud, el ET es igual a cero.
