Ethernet 10 Mbits/s - CSMA/CD

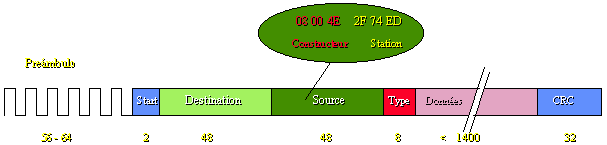

Estructura de un Paquete Ethernet:

• Cada tramo Ethernet comienza por un Preámbulo que tiene por objetivo el de sincronizar los receptores de los aparatos conectados y de efectuar el test de colisión
• El final del preámbulo es identificado por dos bits en "1" llamado Start
• Siguen las direcciones de Destination y de Source codificados sobre 48 bits y atribuidos por licencia de Xerox. se obtiene así una dirección única en el mundo (48 bits = más de 140 trillones de direcciones!). La dirección contiene el código del constructor del adaptador Ethernet, que es escrito en una ROM
• Luego, la Source, el Type que da sobre 8 bits el protocolo utilizado en los datos (802.3)
• Los Datos contienen además la dirección propia del protocolo elegido (Ej: Dirección IP)
• El CRC Circle Redundant Check que es el O exclusivo de las bandas de 32 bits calculada de la dirección de destino al final de los datos. Este mismo cálculo será efectuado por la tarjeta de red del receptor para validar el paquete
• El tiempo entre dos paquetes Interframe Spacing no debe ser inferior a 9.6 uS

Codificación de la señal:

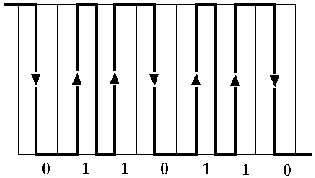

La señal Ethernet a 10 Mbits/s es codificada "Manchester".

Es el signo del flanco de transición que da el estado "1" o "0".

CSMA/CD Carrier Sense Multiple Access with Collision Detection:

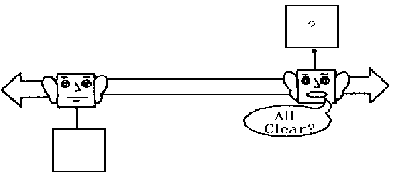

En la versión 1.0 de Ethernet, la detección de colisión se efectúa por cada nodo, "escuchando" permanentemente el cable: Lo que se recibe debe ser equivalente a lo que se emite, si es diferente, es que existe colisión.

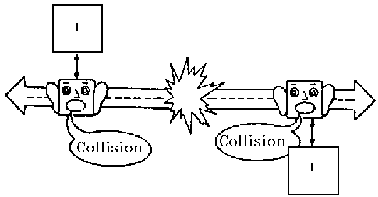

En caso de colisión, cada uno debe cesar inmediatamente de emitir luego:

• Hacer una colocación, calculada por un número aleatorio
• Escuchar el cable
• Si éste esta silencioso, emitir un preámbulo

Si, por azar existe otro nodo que a seguido el mismo proceso, habrá colisión en el preámbulo, lo que no constituye un error!

Por el contrario, si la colisión tiene lugar después del Start, es un error - Late collision

NB: Las versiones siguientes de Ethernet tienen definido que el mecanismo de detección de colisión tiene lugar en el Transceiver, detectando un cambio de amplitud de la señal:

• Si dos estaciones emiten al mismo tiempo, se dobla la tensión sobre el cable
• Si el cable es abierto, se tendrá aumento de la tensión de la señal por falta de absorción de una o de las dos resistencias de terminación y por adición de la señal reflejada
• Si exite un defecto grave del cableado, la señal reflejada se sumará a la señal emitida

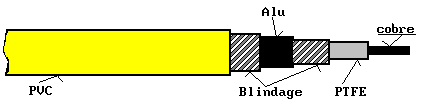

El cable amarillo 50 Ohms:

Primer cable definido para Ethernet V 1.0 con doble blindage

• Impedancia 50 Ohms
• Diámetro 12 mm

Este cable era destinado a la distribución en XY entre un Backbone y los pisos

Se mide la calidad del cable por medio de un Reflectómetro.

NB: Según la nueva terminología, este tipo de cable es también llamado 10 Base 5

Los Transceivers:

Los transceivers tienen por objetivo acoplar un nodo de la red al cable. Ellos aseguran la adaptación de la impedancia y la separación de las señales de recepción y de emisión en un cable a par trenzado llamado Drop Cable.

Características principales de un transceiver y tipos según el medio:

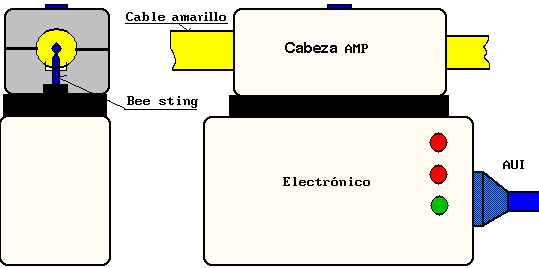

• El modedo para cable amarillo, equipado de una cabeza AMP Bee Sting que permite conectar un elemento, sin interrupción del servicio en perçant el cable para hacer contacto con el maestro del coax por medio de un "Dard", la conexión del blindage se efectua con dos ganchos qui perforan la aislación
• El mismo modelo para cable amarillo, pero equipado de una cabeza de conectores tipo N
• Los transceivers para fibra óptic (Una fibra para cada sentido (Rx y Tx) para fibra multimodo o monomodo

NB: Los transceivers externos son alimentados por el aparato que ellos conectan, por lo que un par de Drop Cable es utilizado para vehiculizar del 12V.

Los Transceivers están equipados para conectar el Drop Cable de un conector de 15 polos llamado AUI - Attachment Unit Interface.

La longitud del Drop Cable o Cable AUI no debe exceder 50m.

Existe un aparato activo llamado Fan-out que permite conectar un cierto número de equipos AUI sobre un solo transceiver. Constituye así una suerte de ficha múltiple de conexiones AUI.

Así, un Fan-out puede constituir para si mismo un segmento de red, ya que todos los paquetes de todos los aparatos son repercutidos sobre todos los otros. Un Fan-out puede ser considerado como una suerte de "prisma" electrónico.
