REPETIDORES

La versión 1.0 de Ethernet definía un repetidor como un elemento activo que permite acoplar directamente dos segmentos de cable amarillo. Dos segmentos distantes de menos de un Km pudiendo estar enlazados por dos repetidores para fibra óptica.

Características de un Repetidor:

• Permite extender la longitud de la red más allá de los 500m de un ramal (4 repetidores max entre dos nodos)
• Amplifica y regenera la señal
• Aisla un ramal desfalleciente - Partitionning - (Cable abierto, por ejemplo)
• Adapta dos medios Ethernet diferentes (Fibra coaxil, Thick Ethernet a Thin Ethernet)

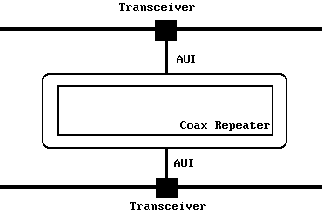

Repetidor coaxil uniendo dos segmentos de cable amarillo

Repetidor Multipuerto:

• Utilizado para la distribución en las oficinas
• Permite de unir varios ramales de 185 m de Thin Ethernet a un cable coaxial amarillo o un par de fibras
• Función de Partitionning sobre cada puerto

Nota: Actualmente, los repetidores ya no se utilizan más que para la conversión de los medios:

• Par trenzado a Thin Ethernet
• Par trenzado a Fibra óptica
• Par trenzado a AUI
• etc..

En resumen:

• El repetidor funciona en el  nivel 1 del modelo ISO
• Permite extender la red
• Ofrece la función de Partitionning
• Hace el oficio de convertidor de medios
• Todos los segmentos conectados a un repetidor forman parte del mismo dominio de colisión
