ROUTERS Características de un Router: Un Router es un aparato que transfiere los paquetes analizándolos al nivel del protocolo (Nivel 3 del modelo ISO). Un Router puede hacer oficio de pasarela "Gateway" entre redes de naturaleza diferente (Ethernet a FDDI, Token-Ring a Ethernet, ATM a FDDI) En fin, en los casos de grandes redes fuertemente enmalladas, este determinará el mejor camino para atender una dirección considerada (Número de nodos a atravesar, calidad de la línea, banda pasante, etc)
Determinación del mejor camino: Un Metric es un estandar de medición (Por ejemplo Path Lenght) que es utilizado por los algoritmos de ruteo para determinar el camino óptimo para un destino. Para conocer los puertos donde hacer pasar los paquetes, el algoritmo de ruteo crea y mantiene las Tablas de ruteo que contienen una variedad de informaciones, como la Destination/Next hop. Ya que un router recibe un paquete, busca la dirección de la red de destino en la tabla de ruteo y la envía sobre la interface concernida o hacia la ruta por defecto si esta no se encuentra allí. Algoritmos de ruteo: El algoritmo de ruteo contiene todo o parte de los siguientes puntos:

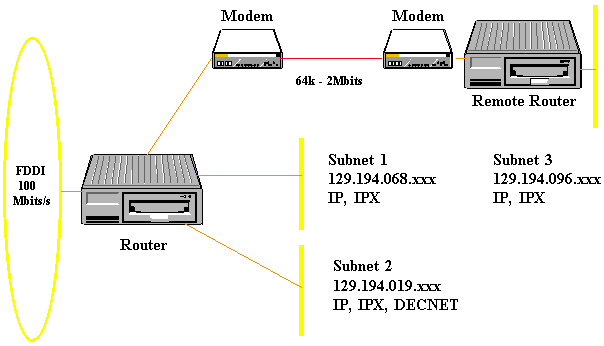

Sub-redes - Subnets: Se puede dividir una gran red perteneciente a una clase de dirección en sub-redes llamadas Subnets. Entonces se atribuirá una parte del campos de la dirección al número de la Subnet. Esto limitará el tráfico por zona geográfica y limitará la tasa de paquetes Broadcast.

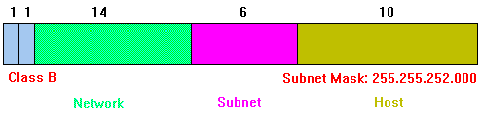

Ejemplo de un paquete IP codificado; en 32 bits perteneciente a una clase de direcciones B: Network: Parte de la dirección correspondiente a la red ( 129.194.xxx.yyy - unige.ch) Subnet: Campo de n bits definido por la Subnet Mask (Aquí 6 bits : 255.255.252.000) correspondiente a una sub-red particular (Ej: Subnet Bastions xxx= 16 a 19) Host: Campo correspondiente al No del aparato a conectar Rutas estáticas y dinámicas: Es posible forzar una ruta en las tablas de ruteo creando una ruta específica. Se habla entonces de ruta estática, por oposición a las rutas dinámicas que son "aprendidas" por los protocolos. Tablas ARP: La tabla ARP Address Resolution Protocol contiene los pares <Address protocole - Address MAC > necesarios para el encaminado de los paquetes sobre los segmentos conectados a las interfaces del router. (Los paquetes emitidos de un router contienen la dirección MAC de éste!) Las direcciones contenidas en la tabla ARP no tienen une duración de vida ilimitada. (240 min típicamente en los routers de la red de la UNIGE) RIP y OSPF: Existen dos protocolos principales de ruteo para las redes locales:
Filtrado y Briging: El router puede hacer el oficio de filtro para ciertas direcciones: Address MAC o Address protocole. Se puede configurar el router de tal forma que haga el oficio de Bridge para ciertos protocolos y que el enrute los otros (Ejemple: IP, IPX enrutados y XNS "puenteados") Protocolo NTP: Los routers pueden hacer el oficio de servidor de tiempo difundiendo (Broadcast) en las diversas sub-redes la hora exacta obtenida por un reloj según el protocolo NTP - Network Time Protocol. En resumen:
|
