La norma RS232C - Vista V24 de CCITT

La norma RS 232 C, similar a la V24 de CCITT define la transmisión física entre un Terminal DTE - Data Terminal Equipment y un Modem DCE - Data Communication Equipment.

La norma realiza estados de las velocidades de transmisión 110 Bits/s (Teletipo), además para los Modems: 150, 300, 600, 1200 Bits/s, etc.

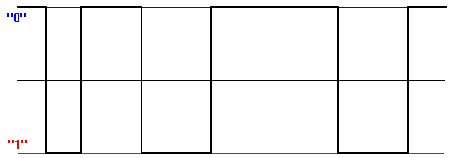

Igualmente, la señal eléctrica define el "1" lógico como comprendido entre -3V y -15V y el "0" entre +3V y +15V.

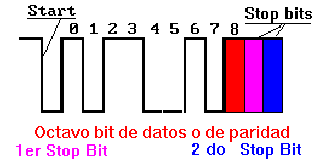

Estructura de un caracter:

En modi asícrono, la primera transición de "1" a "0" es llamada Start Bit, que será seguida, por 5, 6, 7 u 8 bits de datos.

Se puede definir el octavo bit como el bit de paridad. En ese caso, se transferirá el caracter en 7 bits.

Al final de la transmisión del caracter, la señal debe obligatoriamente regresar a "0", esto se llama el Stop Bit, para atender el próximo Start Bit. Se puede definir 1, 1.5 o 2 Stop bits. Antes se utilizaban los Stop Bits para generar una demora delante del caracter siguiente, para dejar el tiempo a los componentes mecánicos de recolocarse en su lugar!

Hoy, se configuran casi siempre los equipos en 8 Bits de datos, sin paridad y 1 Stop Bit.

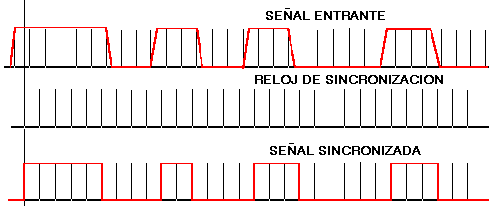

Sincronización de la señal:

Debido a que se transmite una señal en modo asíncrono sobre una línea, el receptor debe reconstituir esta.

Por esto, se utiliza un reloj cuya frecuencia es un múltiplo de la frecuencia de emisión (16 o 64 veces más elevada).

Así, se testea la polaridad de la señal entrante a cada tic-tac del reloj. Cuanto más elevada es la frecuencia de los tic-tac , la señal será reproducida más fielmente.

Todo este trabajo de muestreo es producido por los circuitos llamados:

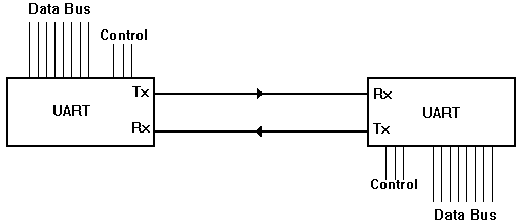

UART - Universal Asynchronous Receiver Transmitter:

Un UART es un controlador conectado al bus de un ordenador (sobre la tarjeta madre de una PC, por ejemplo), para hacer oficio de convertidor bidirectional Serie / Paralelo y Paralelo / Serie.

Igualmente se puede efectuar el test de paridad, testear el Overrun (Un 2do caracter ha llegado antes que el primero no sea leido) y monitorear las señales modems:

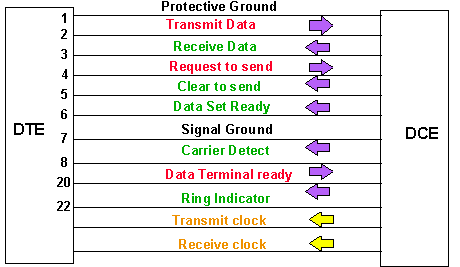

Señales Modems:

    • Protective Ground: Tierra del chasis, tierra de protección eléctrica
    • Signal Ground: Tierra de la señal RS232
    • Transmit Data: Datos DTE - DCE
    • Receive Data: Datos DCE - DTE
    • Request To Send: Demanda para emitir, Señal de control de flujo o para el funcionamiento en semi-duplex
    • Clear To send: OK para emitir, pareja de Request To Send
    • Data Set Ready: Modem listo
    • Data Terminal Ready: Terminal (PC) lista
    • Ring Indicator: Detección del sonido de llamada (Auto Answer Mode)
    • Carrier Detect: Detección de la portadora del modem del otro lado

Ya que se trata de un modem para línea funcionando en mode síncrono, el reloj es transmitido por la línea, después enviado al DTE, luego puesto en forma por los dos canales Transmit Clock y Receive Clock.

Las cifras en el rectángulo DTE de arriba mencionan los pines del conector normalizado V24.
