PAR TRENZADO
"Twisted Pair"
Para franquear el límite de los 10 Mbits/s y poder trabajar en duplex integral, se utiliza la fibra óptica o cable a 4 pares trenzados Twisted Pairs. En el mundo Ethernet, se habla entonces de:
Así, los aparatos de la red ya no son conectados en bus, como el cableado 10Base5 o 10Base2 (Coaxil), sino enganchados en estrella sobre los hubs o los switchs distribuidos en los edificios. Ventajas:
Inconvenientes:
Categorías de cable a pares trenzados: Categoría 3: Hasta 16 Mhz Categoría 4: Hasta 20 Mhz Categoría 5: Hasta 100 Mhz (y aún 155 Mhz) NB: Hoy, solo se instala el cable categoría 5 no blindado (UTP - Unshielded Twisted Pairs) o blindado (STP - Shielded Twisted Pairs) munidos de conectores RJ45:
Categoría 5: UTP - No blindado:
STP - Blindado:
NB: Existe una "guerra" entre los partisanos deUTP y de STP. La gente a favor del cable blindado invoca la radiación (confidentialidad) y las perturbaciones exteriores. Los "No blindados" pretenden que el modo de transferencia en diferencial en un par elimina los riesgos de perturbaciones y que un blindage defectuoso constituye una maravillosa antena... La red de la Universidad de Ginebra es cableada en UTP. Puntos importantes para la calidad del cable Cat 5: Exiten aparatos que testean un cierto número de criterios de calidad de un cable Cat 5 que son:
Para disminuir el riesgo de diafonía, hay que reducir el acoplamiento capacitvo parasito entre los pares. Esto se realiza (Cat 5) con un cable a 4 pares sin trenzado diferentes, lo que impide a los pares entrelazarse los unos en los otros. Ver gráficos de mediciones:
Media - Pares utilizados - Longitud
Modo de transmisión:

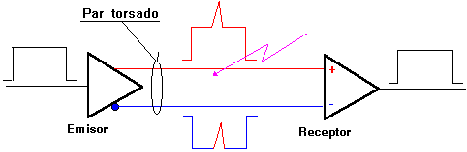

Se envía una señal diferencial de 2V sobre un par trenzado. El receptor medirá la diferencia entre las dos señales. Un parasito externo inducirá una perturbación del mismo signo sobre los dos conductores del par, lo que será anulado por el receptor:
|
Emisión
parasita de un par sobre los otros: Diafonía
